精灵通电梯可视对讲介绍 — 公司新闻
精灵通电梯可视对讲介绍
文章来源:精灵通
阅读数量:117
发布日期:2020.08.04
精灵通电梯可视对讲系统是深圳市易精灵科技有限公司推出的第五代产品,电梯视频监控与电梯五方对讲联动系统,属国内独创产品,不需改动电梯原有线路即可实现五方对讲功能,真正实现数字可视对讲,大大方便物业与维保单位对电梯监控管理。


精灵通电梯可视对讲系统是深圳市易精灵科技有限公司推出的第五代产品,电梯视频监控与电梯五方对讲联动系统,属国内独创产品,不需改动电梯原有线路即可实现五方对讲功能,真正实现数字可视对讲,大大方便物业与维保单位对电梯监控管理。

      电梯运行实时视频监控作为整个小区的电梯监管系统,必须以最快的速度将电梯的运行状况传输到管理平台以及监控中心。

该系统可以实现在监控中心实时观看电梯的运行状况,当电梯出现故障时可以一键报警,并且第一时间向监控中心汇报实时故障电梯内的情况,方便管理工作人员与监控中心的工作人员获知告警信息后可以快速地展开救援和检修。






1、系统特点


       电梯的安全始终都是放在第一位的,一旦电梯出现了故障,被困在电梯中的人员可以通过电梯对讲系统,与管理中心或外界联系,以便及时地解救被困人员,确保每一个乘客的生命安全,给乘电梯人员创造一个安全的电梯环境是本系统最大的意义。


       SIP联网型可视五方对讲系统是根据《电梯制造及安装安全规范》GB7588-2003专门设计的产品。它具备以下功能:


对讲功能:当电梯合用过程中发生故障停机或停电困人等意外情况时电梯乘客可按右边“通话”键向值班室发出呼叫信号,主机点开后,即可实现可视对讲。


       管理中心主机记录:通话次数、未接来电,并与监控系统配合录相留影,对讲与监控、控制联动,把单纯电梯紧急呼叫提升到多功能综合管理的层面上,对提高电梯安全运行、故障的事后解救构建了一个安全、便利的环境。为人们的生活提供便利。


监控:在电梯的实际运行中,系统会自动记录电梯的各项目运行数据,。


优势:电梯视频监控与电梯五方对讲合二为一,属国内首创,电梯可与主机双工可视对讲,并且当电梯有紧急呼叫时,主机能第一时间反应所出现的紧急情况,方便维保合理调配人员。


网络


有线:网络协议-SIP


无线:可采用无线网桥搭建


电梯品牌


       本系统兼容所有品牌的电梯,本系统独立于电梯监控系统,因此对电梯的品牌没有要求。


网络摄像机


       本系统可支持网络摄像机监控的电梯,在未安装网络摄像机的电梯中同样可以运行本套系统。


实时监控


       监管人员可通过网络摄像机实时监控电梯内的情况。


故障告警


       当电梯在运行过程中出现急停(卡层)、困人、冲顶、蹲底、梯门异常开/关等故障的时候,一键报警,通知监控室工作人员紧急救援。


故障定位


       当电梯出现故障后,在主机上可快速定位故障电梯。


故障记录


       当电梯出现故障后,电梯故障统一记录下来,以备日后统计查验。


状态显示


       监控画面上实时叠加显示电梯运行状态。


权限登录


       主机端软件平台可设置登录人员的使用权限,防止恶意篡改数据。


记录存盘


       监控视频实时记录并在网络硬盘录像机中保存。


可扩展性


       本系统具备良好的稳定性和可扩展性,可根据实际的功能需求,在不影响原系统的稳定运行情况下进行扩展。


实时对讲


       本系统可以随时与监控中心进行实时对讲,第一时间报告故障电梯情况,且安装时不用改变电梯本身的线路,方便快捷。




 2、系统组成

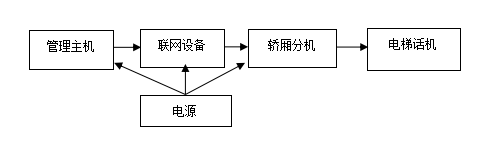

      单电梯通讯系统根据不同的设备配置,达到不同功能的效果,而且还具有很强的延伸性。系统的基本组成方式由四部分组成,如下图:




 管理主机:物业管理处使用,接受和处理轿厢、轿顶、底坑、机房等分机的呼叫通话和求救信息。多部梯共用一台。


      连网设备:联网使用,用于各梯之间信号到管理中心的连接。如果用传统的以太网方式组网,设备包括:网线、光纤、光纤收发器、交换机;如果用EPON方式组网,设备包括:网线、光纤、ONU、OLT、分光器、交换机。


      机房分机:分机是轿内、轿顶、底坑、机房话机与管理主机的主要通讯设备,除了具有乘梯人员遇到紧急情况向外边求助功用外,内部通讯系统还可以给电梯维护人员带来方便。分机可以是一路、二路、三路、四路,根实际情选择。


      电梯话机:有轿内、轿顶、底坑、机房话机,有手柄和免提型两种。他们都是保证电梯日常运行不可缺少的设备。轿内、轿顶、底坑、机房话机各一台。


      应急电源:应急电源是电梯中必不可少的设备。当电梯遇到停电时,应急电源不仅点亮轿厢中的应急灯和启动报警警笛,并且给电梯通讯系统应急供电,使被困梯人员可以在照明的环境中通过轿厢主机上的紧急呼叫按钮向管理处和机房值班人员求救。一部梯一台。




3、系统接线图

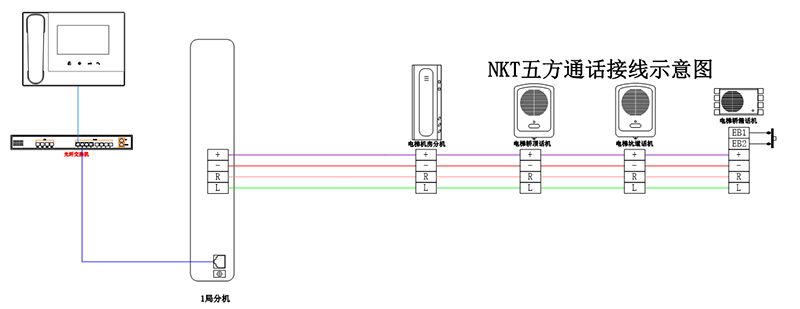

5.1  1局分机接线图

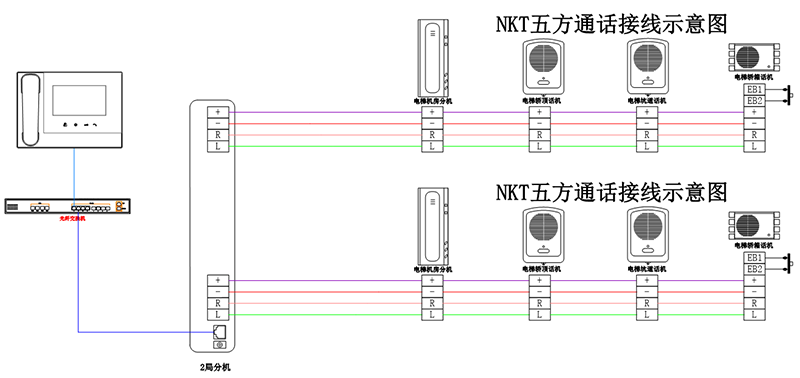

5.2  2局分机接线图

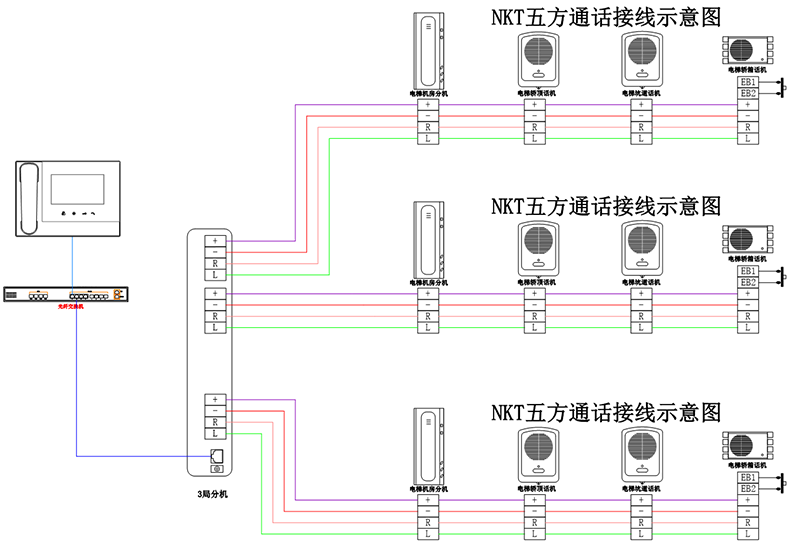

5.3  3局分机接线图

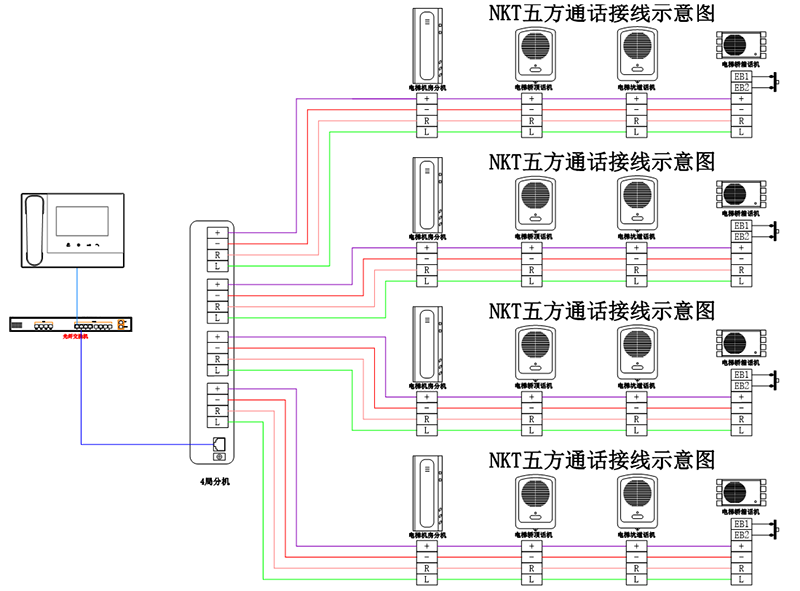

5.4  4局分机接线图





本产品的优越性能介绍


SIP五方对讲、监控、梯控拓扑图


实现方式


1、与原四方对讲对接


     通过SIP五方对讲分机与原有模拟四方话机连接,通过局域网通路跟主机能够双向通话。


2、与IP摄像头联动


     通过SIP五方对讲分机与指定的IP摄像头联动,在中心主机通话时,实现视频联动。


3、与梯控联动


     视频对讲,确认身份,远程控梯。


1、标准SIP(RFC3261)协议联网传输,扩展性强,与监控等其它网络系统共网,成本低。


2、独特的消回声技术,双工通话话音清晰、无侧音、不失真。


3、系统自动巡检,设备维护简单,智化判断,主动提示设备故障。


4、管理主机采用全中文来电显示模式,工作人员可准确轻松的辨别求助或来电电梯的位置,并且可以自动记录来电的时间和位置。


5、任何一个子系统(电梯)内部出现问题,都不影响其他电梯的使用。


6、可视对讲系统可以随时监视系统内任何一台电梯的时事情况,轿厢求救时,现场情况一目了然。


7、可视对讲系统可以随时监视系统内任何一台电梯的时事情况,轿厢求救时,现场情况与传统2/4线话机兼容,实现五方SIP对讲。


8、内置1-4路兼容传统话机的接口。


9、标准RJ45接口,有以太网口的地方即可接入,支持跨网段和跨路由。


10、通话录音。


11、1路电梯数据采集接口:485、CAN、232。
